CNC数控车床加工之不锈钢横孔卡位套筒

一、 产品概述 (Product Overview)

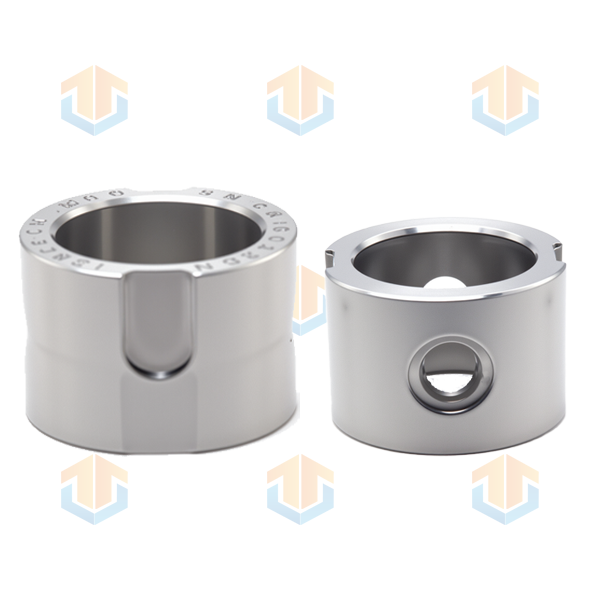

不锈钢横孔卡位套筒（又称不锈钢横孔定位套/锁紧衬套）是一款专为高精度机械传动、CNC数控机床及自动化装备设计的定位与夹持配件。

本产品采用优质不锈钢（如 SUS304 / SUS316 / 17-4PH）经精密数控车削与研磨加工而成。其核心特色在于结构中融入了径向/横向开孔与卡位锁紧机构，通过横向穿销、止动螺钉或定位弹柱与轴向/旋转部件实现精准卡位。该设计不仅能有效防止零部件在高速运转或高震动工况下的相对轴向窜动与旋转打滑，还能显著缩短设备装配与拆卸维护的时间。

二、 核心优势与产品特色 (Key Features)

1. 精准卡位与防松脱设计 (Precise Positioning & Anti-Loosening)

   • 横孔锁紧结构：套筒侧面精准加工有横向通孔/定位孔，配合定位销、圆柱销或紧定螺丝使用，实现“一键式”卡位或刚性锁紧。

   • 消除积累误差：卡位槽与内/外径同心度极高，重复定位精度可达 ±0.005 mm。

2. 卓越的材质与耐腐蚀性能 (Premium Stainless Steel & Corrosion Resistance)

   • 优质奥氏体/马氏体不锈钢：默认采用 SUS304（通用防锈）或 SUS316L（耐酸碱腐蚀），在潮湿、水性切削液冲刷及化工环境下长期使用不生锈。

   • 高硬度/耐磨可选：亦可提供 17-4PH / SUS440C 沉淀硬化不锈钢版本，经热处理后表面硬度可达 HRC 45–52，抗磨损性能极佳。

3. 超高加工精度与表面光洁度 (High Precision & Surface Finish)

   • 外径公差控制在 h6 级别，内径公差控制在 H7 级别。

   • 内外壁均经过精密珩磨或光亮抛光，表面粗糙度达 Ra 0.4–0.8 µm，有效降低与配合轴/孔的摩擦损耗。

4. 减振防滑，传递扭矩大 (Vibration Reduction & High Torque Transmission)

   • 比传统过盈配合或纯紧定螺钉固定更安全可靠，能承受较大的径向剪切力和轴向冲击力。

5. 安装拆卸便捷，维护成本低 (Easy Installation & Maintenance)

   • 卡位机制支持快速定位与锁紧，无需复杂的工装即可完成对齐与固定，大幅提升流水线及机床装配效率。

三、 结构图解与设计亮点 (Structural & Design Highlights)

       +---------------------------------------------+
       |                                             |
=======|===+     +=========================+     +===|=======  <- 轴心/刀柄
       |   |     |    [ 横孔 / 卡位槽 ]    |     |   |
-------+   |     |       (Cross-Hole)      |     |   +-------
           |  I  |            ||           |  O  |
           |  D  |            ||           |  D  |
-------+   |  (d)|            ||           | (D) +-------
       |   |     |            \/           |     |
=======|===+     +=========================+     +===|=======
       |                                             |
       +-------------------- L ----------------------+

• 横孔设计 (Cross-Hole)：可配置为直通孔、螺纹孔、阶梯孔或带沉头槽的定位孔，适应销钉、止动螺丝、弹簧定位珠等不同卡位组件。

• 倒角设计 (Chamfering)：套筒两端均做 45° 精密倒角，顺滑无毛刺，入孔/插轴时不伤配合面。

• 内/外油槽可选 (Optional Oil Groove)：若用于滑动旋转场景，可定制内壁微型润滑油槽。

四、 规格与技术参数表 (Specifications Table)

(以下为标准常用规格，支持非标定制)

• 公差标准：内径 $d$ 为 $\text{H7}$，外径 $D$ 为 $\text{h6}$，同心度 $\le 0.008\text{ mm}$，圆跳动 $\le 0.005\text{ mm}$。

• 表面处理：化学钝化 (Passivation)、酸洗抛光 (Electropolishing)、真空热处理（针对 17-4PH/440C）。

五、 典型应用领域 (Applications)

1. 数控机床与刀具系统 (CNC Tooling Systems)

   • 用于 CNC 车床、加工中心刀杆与刀座之间的变径与快换卡位。

   • 快钻、内径镗刀、小径钻头专用的辅助卡位套筒。

2. 自动化与工业机器人 (Automation & Robotics)

   • 机械手末端夹爪、气动执行机构的定位销轴衬套。

   • 自动化传送带、滚筒传动轴的卡位防窜动套筒。

3. 医疗器材与食品包装机械 (Medical & Food Industry)

   • 符合卫生级别的无毒耐腐蚀连接件，适用于需频繁清洗消毒的灌装线与无尘室设备。

4. 精密仪器与液压气动 (Precision Instruments & Pneumatics)

   • 阀门连杆定位、气缸活塞杆防转套筒及精密测量仪器的模组连接。

六、 选型与订购指南 (Ordering & Selection)

在选购或定制“不锈钢横孔卡位套筒”时，请确认以下核心要素：

1. 尺寸公差要求：外径 $D$、内径 $d$、总长 $L$、横孔直径 $d_2$ 及横孔至端面距离 $L_1$。

2. 横孔类型：

   • A型：普通光孔（用于穿销定位）

   • B型：单侧/双侧螺纹孔（用于螺钉顶紧/锁紧）

   • C型：带卡槽/沉头阶梯孔（用于卡环或特殊销钉）

3. 环境与材质需求：

   • 常规工业环境：选 SUS304，性价比高。

   • 酸碱/盐雾/医疗环境：选 SUS316L，防腐蚀性能更佳。

   • 高重载/高磨损环境：选 17-4PH 或 SUS440C（含硬化处理）。

4. 客制化服务 (Customization)：支持来图/来样定制（OEM/ODM），包括特殊公差等级、多横孔分布、异形卡位槽及表面涂层处理。
